Opis
Montaż systemu BASE Rack na pojeździe z tradycyjnym mocowaniem do rynien odbywa się w kilku prostych krokach:
1. Wykonanie pomiarów dachu pojazdu w celu określenia rozstawu nóg. Długość bagażnika i liczba nóg determinują pozycję – maksymalnie 1 belka poza wspornikiem na każdym końcu i nie więcej niż 2 belki pomiędzy podpórkami.
2. Płyty z gwintem M8 są wsuwane w profil belki BASE Rack i mocowane do zestawu nóg.

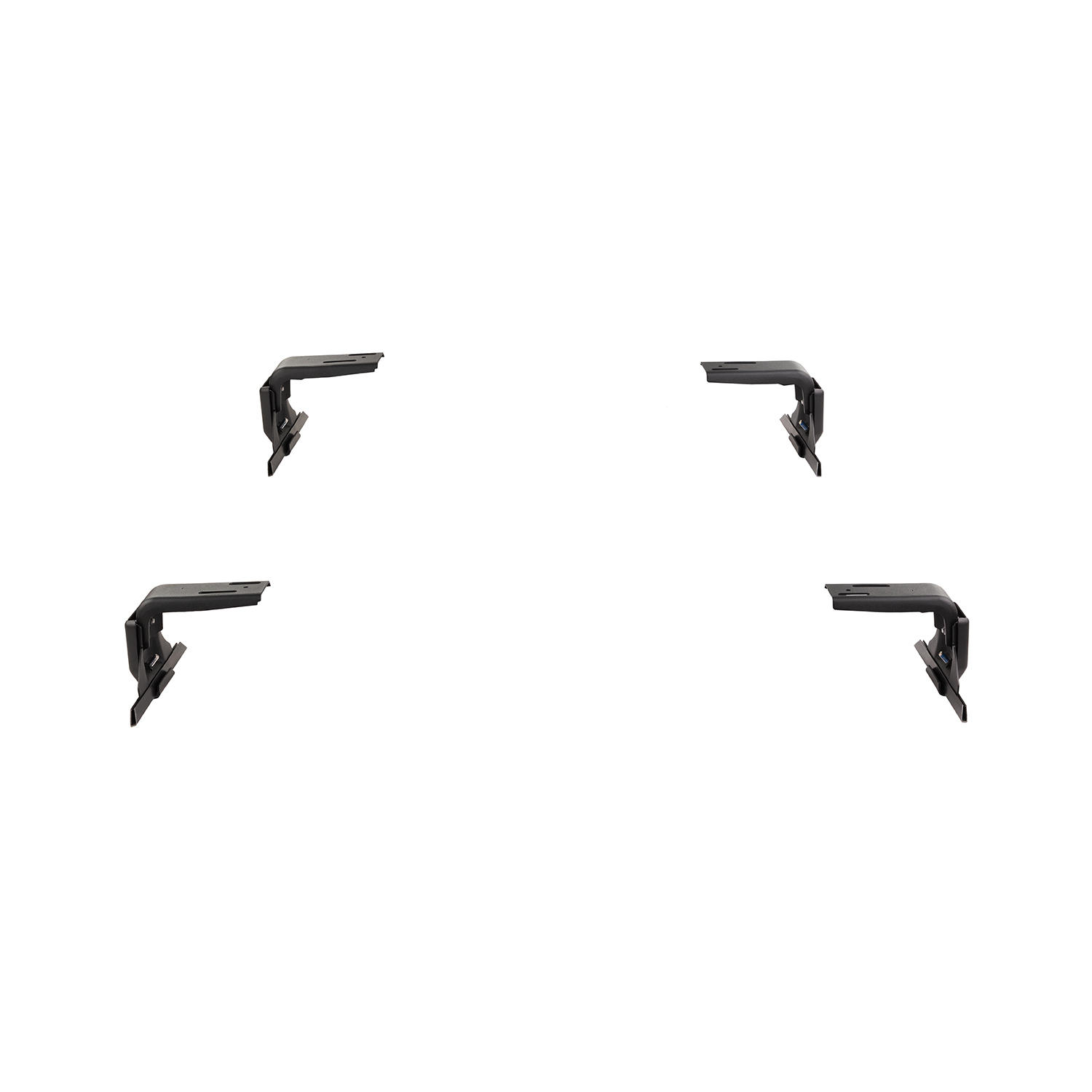

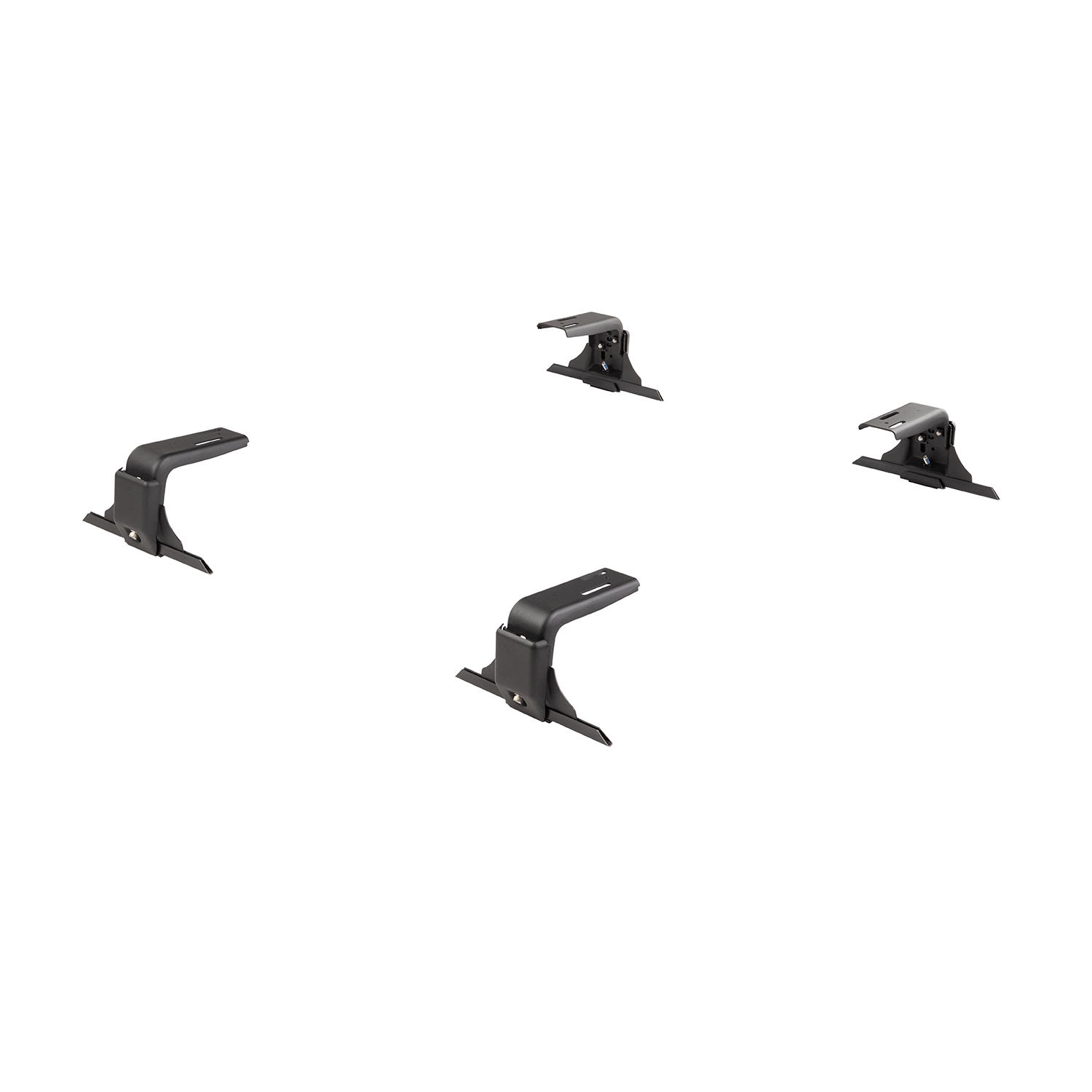

3. Uchwyty typu blade montowane są od spodu bagażnika BASE Rack za pomocą płyt BASE Rack, śrub M8, podkładek i nakrętek samozabezpieczających nyloc. Na tym etapie można zamontować opcjonalny deflektor.
4. Bagażnik BASE Rack z uchwytami do rynien i prowadnicami jest umieszczany na dachu pojazdu i przykręcany śrubami M8 oraz podkładkami.
CECHY:
- Różne zastosowania pojazdowe – pełna lista w Biuletynie Produktowym nr 1299: ARB BASE Rack Fitment Matrix
- Zalecany montaż opcjonalnego deflektora wiatru z giętego aluminium 1,6 mm malowanego proszkowo lub listwy LED ARB pod przednią belką w celu redukcji hałasu
- Listwa LED ARB (PN 1780500) może być zamontowana zamiast lub razem z deflektorem pod przednią belką
- Maksymalne obciążenie jednej belki BASE Rack wynosi 25 kg. Ładowność netto zależy od specyfikacji pojazdu. Ładunek musi być równomiernie rozłożony i odpowiednio zabezpieczony
- Wymagane narzędzia: 1x klucz 10 mm, 1x klucz 13 mm, klucz imbusowy (w zestawie), miarka
Ładowność netto
Ładowność netto BASE Rack oblicza się poprzez odjęcie masy bagażnika i zestawu montażowego od maksymalnej nośności dachu pojazdu. Tabela poniżej podaje wartości ładowności netto w zależności od użytego zestawu montażowego, z uwzględnieniem maksymalnej dopuszczalnej nośności dachu. Nośność dachu może się różnić w zależności od modelu pojazdu i warunków jazdy – sprawdź w instrukcji obsługi pojazdu.
- Zestaw na 4 nogi: maks. nośność dachu pojazdu lub 100 kg (w zależności, która wartość jest niższa)
