Description
Contenu :
• Panneau de commande
• Support adhésif 3M
• Planche d’autocollants pour interrupteur
• Support à vis
• 3 vis
• Instructions d’installation et de connexion
• Spécifications techniques :

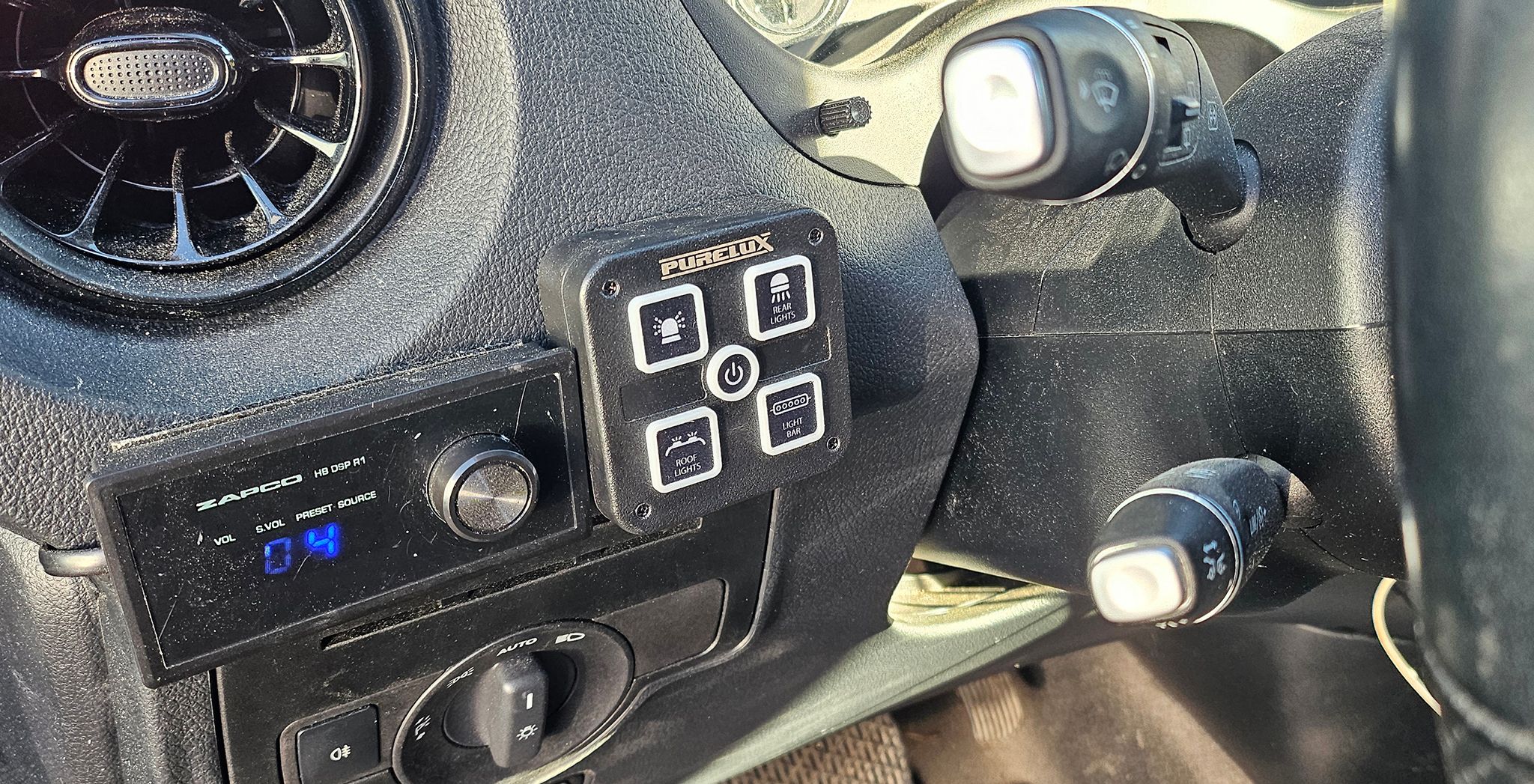

• Marque et modèle : Panneau de commande Purelux Mini Dashboard Controller
• Utilisation : Commande de 4 appareils électriques à partir du même panneau de commande
• Tension de fonctionnement : 10–30 V
• Puissance : 240 W à 12 V, 480 W à 24 V
• Courant max. : 20 A
• Dimensions : 62 × 62 × 25 mm
• Poids : 110 g g
• Longueur du câble : env. 30 cm
• Comprend 18 autocollants de marquage
• Homologations : CEM : ECE : R10
• Garantie : 24 mois
Guide rapide :

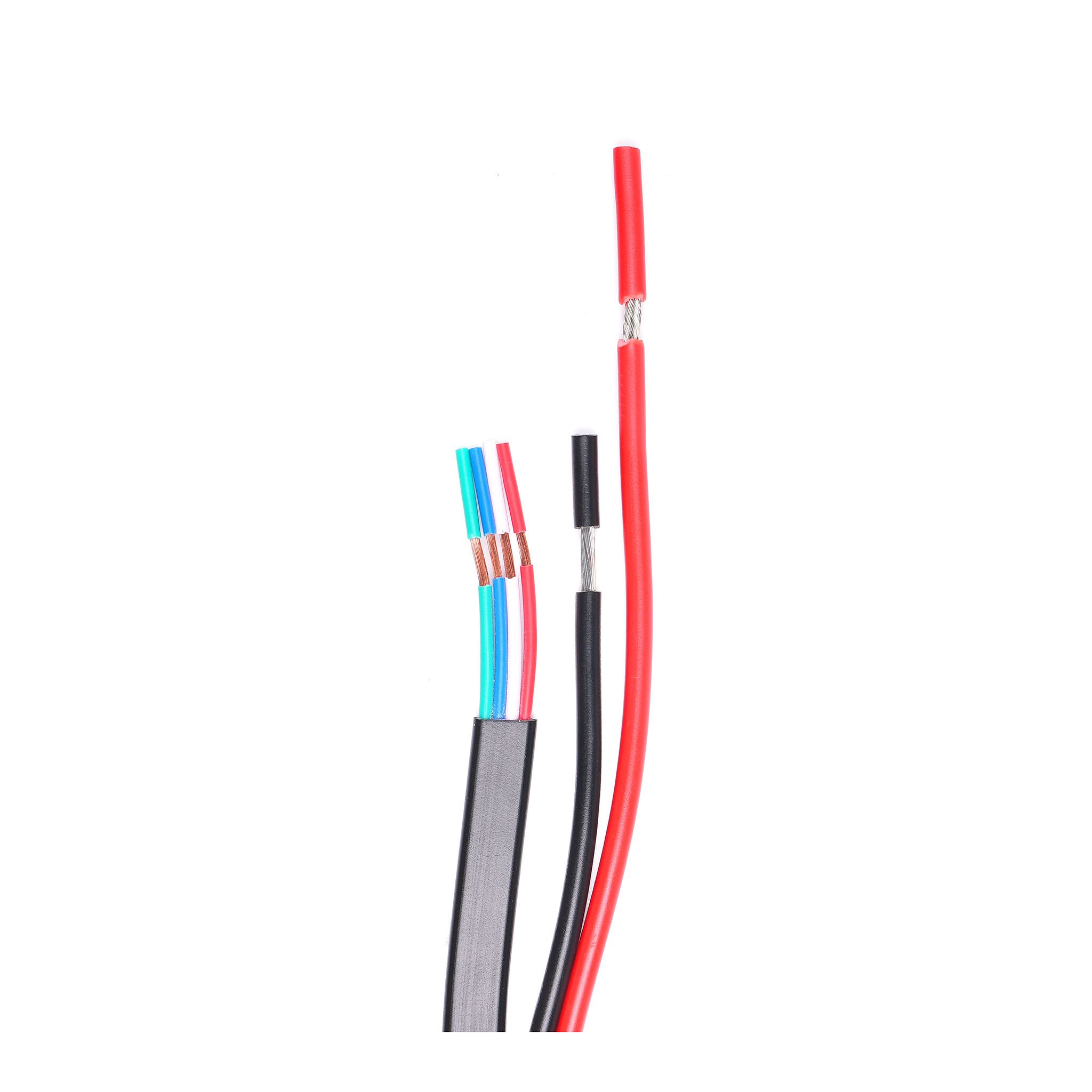

Connexion :
• Rouge : Alimentation (+)
• Noir : Masse (–)
• Bleu : Sortie P1 (coin supérieur gauche)
• Rouge : Sortie P2 (coin supérieur droit)
• Vert : Sortie P3 (coin inférieur gauche)
• Blanc : Sortie P4 (coin inférieur droit)
